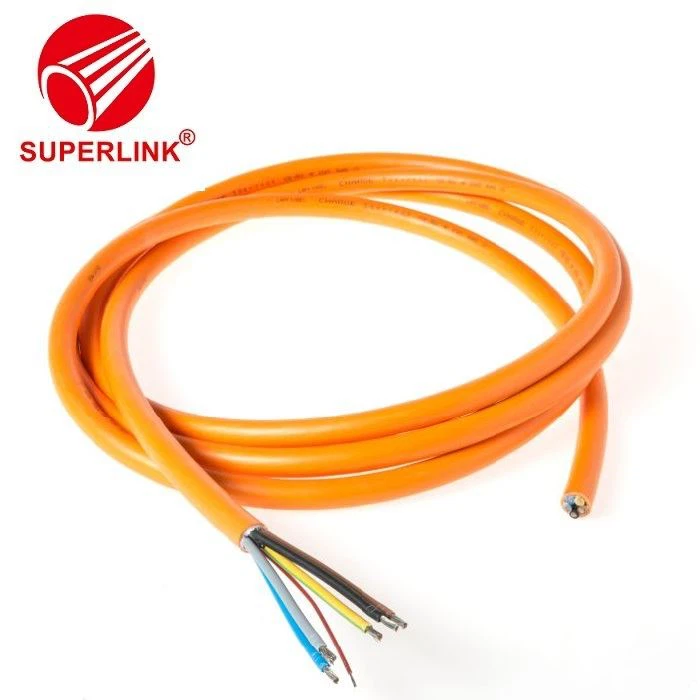

Cabo de carregamento de carro elétrico para carregador EV

Recurso e aplicação do produto

Este produto aplica-se ao sistema de carregamento condutivo de veículos elétricos. A tensão nominal CA U{0}}/U é 450/750 V e a tensão nominal CC é 1,0 kv. Faixa de temperatura:-40ºC ~ mais 50ºC

Estrutura do cabo e parâmetros elétricos para o cabo de carregamento DC EV
Modelo	O núcleo principal e a área da seção transversal do condutor mm²	Diâmetro do condutor mm	Faixa de diâmetro do cabomm	Resistência máxima de ramificação do condutorΩ/km	Ampacidade de referênciaA
EVDC-EYU EVDC-S90U EVDC-EYUPUEVDC-S90S90PU	2 X 16 mais 1 X 16	5.8	19.0 ~22 .0	1.21	80
	2 X 35 mais 1 X 25	8.6/6.9	27.0~32.0	0.554/0.780	125
	2 X 50 mais 1 X 25	10.0/6.9	32.0-37.0	0.386/0,780	150
	2 X 70 mais 1 X 25	11.8/6.9	37.0- 42.0	0.272/0.780	250
Nota: O diâmetro externo do cabo, a estrutura e o número de núcleos podem ser projetados de acordo com os requisitos do cliente.

Estrutura do cabo e parâmetros elétricos para o cabo de carregamento AC EV
Modelo	O núcleo principal e a área da seção transversal do condutor mm²	Diâmetro do condutor mm	Faixa de diâmetro do cabomm	Resistência máxima de ramificação do condutorΩ/km	Ampacidade de referênciaA
H07BZ5-F EVC07B1C3Q0-FEVC07B1Q0 (H8)-F EVC07B1C3Q0-H EVC07B1Q0 (H8)- H	3 X 2,5 mais (0~2) X (Q,5~0,75)	2.3	12.0~13.0	7,98	20
	3 X 6 mais (0~2) X (Q.5 ~ 0.75)	3.5	15.0~ 1 6.0	3.3	32
	5 X 2,5 mais (0~2) X (0,5~0 ,75)	2.3	14.0- 15.0	7,98	20
	5 X 6 mais (0~2) X (Q.5~0.75)	3.5	19.0~20.0	3.3	32
	3 X 16 mais 6 X (0,5~0,75)	5.8	20.0- 23.0	1.21	80
	3 X 25 mais 6 X (Q,5~0,75)	6.9	29.5~30.5	0.78	100
	3 X 35 mais 6 X (0,5~0,75)	8.6	33.5- 34.5	0.554	125
Nota: O diâmetro externo do cabo, a estrutura e o número de núcleos podem ser projetados de acordo com os requisitos do cliente. O número de voltas, o diâmetro externo e o comprimento do fio da mola podem ser projetados de acordo com os requisitos do cliente.

Inscrição

1) Os produtos são adequados para conexão com interface de carregamento condutiva de veículo elétrico na tensão CA nominal de 220V e adequados para equipamentos de fornecimento de energia instalados em casa ou locais públicos para carregar veículos elétricos.

2) Adequado para conexão com interface de carregamento condutiva de veículo elétrico em tensão AC nominal não superior a 690V e tensão DC não superior a 1000V, e adequado para estação de carregamento para carregar veículo elétrico sem carregador montado no veículo.
